Introduzione alla porta VGA
La porta VGA, acronimo di Video Graphics Array, rappresenta uno degli standard di connessione video più longevi nella storia dell’informatica. Introdotta da IBM nel 1987 con la linea di computer PS/2, questa interfaccia analogica ha dominato il mercato per decenni, diventando il punto di riferimento per il collegamento tra computer e monitor. Nonostante l’avvento di tecnologie digitali più moderne, la VGA è ancora oggi presente su molti dispositivi, soprattutto in ambito professionale e industriale. In questo articolo analizzeremo a fondo cos’è una porta VGA, come funziona, quali sono i suoi usi principali, i vantaggi e i limiti, e come si colloca rispetto agli standard più recenti.
Cos’è una porta VGA
La porta VGA è un connettore video analogico a 15 pin, organizzati su tre file da cinque pin ciascuna. Il connettore è di tipo D-sub, spesso chiamato D-SUB, e presenta una forma trapezoidale che ne facilita l’orientamento corretto durante l’inserimento. Il colore tipico del connettore è il blu, sebbene esistano varianti con altri colori a seconda del produttore. La funzione principale della porta VGA è trasmettere segnali video analogici RGB (rosso, verde e blu) da una sorgente, come un computer, a un dispositivo di visualizzazione, come un monitor, un proiettore o un televisore. È importante sottolineare che la porta VGA non trasporta segnali audio: per riprodurre il suono è necessario un cavo audio separato, generalmente con connettore jack da 3,5 mm.
Storia e sviluppo della VGA
La VGA fu sviluppata da IBM come successore degli standard CGA (Color Graphics Adapter) e EGA (Enhanced Graphics Adapter), che erano basati su segnali digitali. Il passaggio all’analogico permise una gamma cromatica molto più ampia e una risoluzione superiore. Il formato originale supportava una risoluzione massima di 640×480 pixel a 60 Hz, con una profondità colore di 16 bit. Con il tempo, la tecnologia venne migliorata da vari produttori, portando a risoluzioni molto più alte, fino a 2048×1536 pixel (circa 2K) in condizioni ottimali. La VGA divenne rapidamente lo standard di fatto per i monitor CRT e per i primi schermi LCD, e la sua adozione fu massiccia fino ai primi anni 2000. Solo con l’introduzione di interfacce digitali come DVI, HDMI e DisplayPort la VGA iniziò a perdere terreno, ma la sua presenza in ambito legacy è ancora molto forte.
Caratteristiche tecniche della porta VGA
La porta VGA trasmette segnali video analogici a componenti: ogni colore primario (rosso, verde e blu) ha un proprio canale separato, più i segnali di sincronizzazione orizzontale e verticale. Questa separazione garantisce una buona fedeltà cromatica, ma è soggetta a possibili interferenze e degradazioni del segnale su lunghe distanze o con cavi di scarsa qualità. La VGA supporta fino a 16,7 milioni di colori (24 bit di profondità colore), un valore che all’epoca della sua introduzione era considerato rivoluzionario. La tabella seguente riassume le principali specifiche tecniche della porta VGA.
| Parametro | Specifica |
|---|---|
| Tipo di connettore | D-sub a 15 pin (3 file da 5 pin) |
| Segnale video | Analogico RGB (rosso, verde, blu) |
| Risoluzione massima standard | 640×480 a 60 Hz |
| Risoluzione massima estesa | 2048×1536 (circa 2K) |
| Profondità colore | Fino a 24 bit (16,7 milioni di colori) |
| Audio | Non supportato (cavo separato necessario) |
| Lunghezza massima cavo consigliata | Circa 15-30 metri (dipende dalla qualità del cavo) |
Usi principali della porta VGA
La porta VGA è stata utilizzata per decenni come interfaccia standard per collegare computer a monitor, proiettori e televisori. In ambito scolastico e aziendale, i proiettori VGA sono stati per anni la norma per presentazioni e lezioni. Anche oggi, molti dispositivi di fascia media e bassa, come alcuni monitor economici o proiettori portatili, includono ancora una porta VGA per garantire la compatibilità con computer più vecchi. Nel settore industriale, la VGA è spesso presente in macchinari, sistemi embedded e apparecchiature di controllo che richiedono una connessione video semplice e robusta. Inoltre, molti appassionati di retrocomputing utilizzano monitor VGA per godere della grafica originale di sistemi come il Commodore Amiga o i primi PC IBM.
Vantaggi e limiti della VGA
Come ogni tecnologia, la porta VGA presenta punti di forza e aspetti critici. Di seguito elenchiamo i principali vantaggi e limiti di questa interfaccia.
- Vantaggi: Ampia compatibilità con dispositivi legacy; costo ridotto dei cavi e dei connettori; segnale analogico che può essere facilmente adattato a diverse risoluzioni; lunghe distanze di trasmissione (fino a 30 metri con cavi di buona qualità); robustezza meccanica del connettore D-sub; nessuna necessità di licenze o royalty per l’utilizzo.
- Svantaggi: Segnale analogico soggetto a interferenze e perdita di qualità su cavi lunghi o schermati male; non supporta audio integrato; risoluzione massima limitata rispetto a interfacce moderne come HDMI 2.1 o DisplayPort 2.0; assenza di supporto per protezione dei contenuti HDCP; ingombro maggiore del connettore rispetto a soluzioni più recenti; non adatto a segnali video digitali nativi, richiede una conversione che può introdurre artefatti.
Confronto con altri standard video
Per comprendere appieno il ruolo attuale della porta VGA, è utile confrontarla con le principali interfacce video moderne. L’HDMI (High-Definition Multimedia Interface) è oggi lo standard più diffuso per l’elettronica di consumo: trasmette sia video digitale che audio multicanale su un unico cavo, supporta risoluzioni 4K e 8K, e include funzionalità come l’ARC (Audio Return Channel). Il DisplayPort, utilizzato soprattutto in ambito computeristico, offre larghezza di banda molto elevata e supporta risoluzioni fino a 16K, oltre a funzionalità come il daisy-chaining. Il DVI (Digital Visual Interface) è un’interfaccia ibrida, disponibile in versioni solo digitale, solo analogica o mista, e ha rappresentato il ponte tra il mondo analogico VGA e quello digitale. Rispetto a questi standard, la VGA è ormai considerata obsoleta per la maggior parte delle applicazioni consumer, ma conserva un ruolo importante in contesti dove la semplicità e la compatibilità con vecchie apparecchiature sono prioritarie.
Come funziona il segnale VGA
Il funzionamento della porta VGA si basa sulla trasmissione di segnali analogici che rappresentano i valori di luminosità dei tre colori primari. Il segnale RGB viene generato dalla scheda grafica del computer e inviato al monitor attraverso i pin dedicati del connettore. Oltre ai tre canali colore, il cavo VGA trasporta i segnali di sincronizzazione orizzontale e verticale, che permettono al monitor di ricostruire correttamente l’immagine riga per riga e fotogramma per fotogramma. La risoluzione e la frequenza di aggiornamento sono determinate dalla velocità con cui i segnali di sincronizzazione vengono inviati. Poiché il segnale è analogico, la qualità dell’immagine dipende fortemente dalla qualità del cavo, dalla schermatura contro le interferenze elettromagnetiche e dalla lunghezza del collegamento. Su cavi molto lunghi o di bassa qualità, possono comparire sdoppiamenti, sfarfallii o perdite di nitidezza.
La porta VGA oggi: è ancora utile?
Nonostante l’avanzata delle interfacce digitali, la porta VGA non è scomparsa del tutto. In molti ambienti professionali, come scuole, uffici e sale riunioni, sono ancora in uso proiettori e monitor con ingressi VGA. Anche alcuni computer industriali, terminali POS e sistemi embedded utilizzano la VGA per la sua semplicità e affidabilità. Inoltre, molti utenti mantengono in funzione vecchi monitor CRT o LCD che offrono una resa cromatica ancora valida per applicazioni specifiche. Tuttavia, per la maggior parte degli usi domestici e per il gaming, la VGA è stata sostituita da HDMI e DisplayPort. Per collegare dispositivi moderni a schermi VGA, esistono adattatori e cavi convertitori che trasformano il segnale digitale in analogico, anche se questa conversione può introdurre una leggera perdita di qualità. In sintesi, la VGA rimane una risorsa preziosa per la compatibilità con l’hardware legacy, ma non è più consigliata per nuove installazioni.

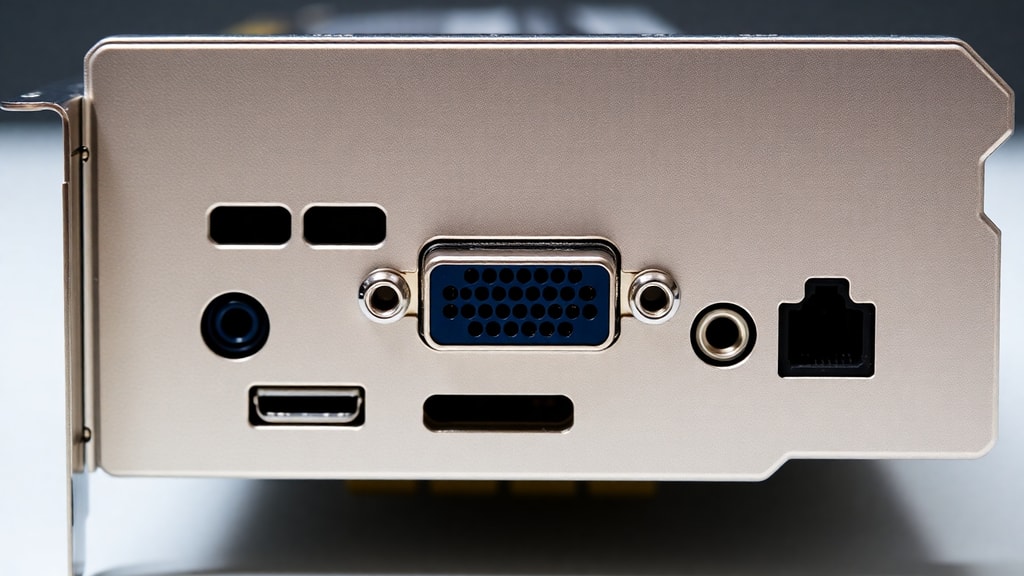

Come riconoscere una porta VGA
Riconoscere una porta VGA è molto semplice: si tratta di un connettore trapezoidale con 15 fori disposti su tre file, solitamente di colore blu, anche se può essere nero o grigio su alcune apparecchiature. Il connettore è di tipo femmina sul dispositivo sorgente (computer, scheda grafica) e maschio sul cavo. La forma a D impedisce un inserimento errato. Spesso la porta è etichettata con la scritta VGA o con il simbolo di un monitor. Su molti computer portatili, la porta VGA è stata progressivamente sostituita da HDMI e DisplayPort, ma è ancora presente su alcuni modelli business e su molti proiettori. Se hai bisogno di collegare un dispositivo moderno a un vecchio monitor VGA, puoi utilizzare un adattatore HDMI-VGA o DisplayPort-VGA, che converte il segnale digitale in analogico.
Considerazioni finali
La porta VGA ha segnato un’epoca nella storia dell’informatica e della video comunicazione. Nonostante sia stata superata tecnologicamente, la sua eredità è ancora visibile in molti contesti. Conoscere il funzionamento e le caratteristiche di questa interfaccia aiuta a comprendere l’evoluzione delle tecnologie di visualizzazione e a gestire al meglio le compatibilità con apparecchiature più datate. Sebbene oggi sia consigliabile utilizzare connessioni digitali per ottenere la migliore qualità possibile, la VGA rimane una soluzione valida e diffusa per applicazioni specifiche, soprattutto in ambito professionale e industriale. Per chi desidera approfondire ulteriormente, è possibile consultare la pagina Wikipedia dedicata al connettore VGA per una descrizione tecnica dettagliata.
Riferimenti
Le informazioni contenute in questo articolo sono state raccolte da fonti autorevoli e verificate. Ecco le principali fonti consultate: Wikipedia – VGA connector; HP – What is VGA?; Plugable – Video Port Specifications; Servicedegeek.fr – Qu’est-ce qu’un port VGA; Byte Sized Explainer – Every Computer Port Explained (VGA); PCMag – Definition of VGA; Tecnobits – What is a VGA port and what is it used for?; Lenovo US – Understanding VGA. Per ulteriori dettagli sulle specifiche tecniche e la compatibilità, si consiglia di visitare la guida completa di HP sulla VGA.
