Macchine termiche: guida completa e funzionamento

Che cosa sono le macchine termiche?

Le macchine termiche rappresentano una delle invenzioni più importanti nella storia dell’ingegneria e della fisica applicata. Una macchina termica è un dispositivo in grado di convertire energia termica in lavoro meccanico in modo ciclico. Il funzionamento si basa sullo scambio di calore tra due sorgenti a temperature diverse: una sorgente calda, dalla quale il sistema assorbe calore, e una sorgente fredda, alla quale viene ceduto calore residuo. Questo processo è regolato dal secondo principio della termodinamica, che impone un limite alla conversione del calore in lavoro. Ogni macchina termica utilizza un fluido di lavoro, come vapore, aria o una miscela di carburante, che compie un ciclo termodinamico. L’efficienza di una macchina termica è definita come il rapporto tra il lavoro utile prodotto e il calore assorbito dalla sorgente calda, e non può mai raggiungere il cento per cento a causa delle inevitabili dispersioni di calore verso la sorgente fredda.

Principio di funzionamento e secondo principio della termodinamica

Il funzionamento di una macchina termica si basa su un ciclo termodinamico. Durante il ciclo, il fluido di lavoro assorbe calore dalla sorgente calda, si espande producendo lavoro, rilascia il calore residuo alla sorgente fredda e infine ritorna alle condizioni iniziali. Il secondo principio della termodinamica stabilisce che è impossibile convertire integralmente il calore assorbito in lavoro: una parte del calore deve sempre essere ceduta a una sorgente fredda. Di conseguenza, l’efficienza termica di una macchina reale è sempre inferiore a 1. L’efficienza e viene espressa con la formula e = W_out / Q_in, dove W_out è il lavoro netto prodotto e Q_in è il calore assorbito. Il massimo teorico raggiungibile è definito dal ciclo di Carnot, una macchina termica ideale che opera tra due temperature costanti. L’efficienza di Carnot dipende solo dalle temperature della sorgente calda e della sorgente fredda: maggiore è la differenza termica, maggiore è l’efficienza teorica. Questo limite fondamentale guida la progettazione di tutti i motori termici reali, spingendo gli ingegneri a cercare materiali e cicli sempre più efficienti.

Componenti fondamentali di una macchina termica

Ogni macchina termica deve possedere tre elementi essenziali. Il primo è il fluido di lavoro, che può essere vapore acqueo, aria, gas combusti o un refrigerante. Il secondo è una sorgente calda, ovvero un serbatoio termico a temperatura elevata che fornisce calore al sistema; può essere una caldaia, una camera di combustione o un reattore nucleare. Il terzo è una sorgente fredda, di solito l’ambiente circostante o un condensatore, che assorbe il calore di scarto. Senza la presenza di una sorgente fredda, il ciclo non potrebbe completarsi e la macchina smetterebbe di produrre lavoro. A questi elementi si aggiungono componenti meccanici come pistoni, turbine, valvole e alberi motore, che trasformano l’espansione del fluido in movimento rotatorio o lineare. La disposizione e la qualità di questi componenti determinano l’affidabilità, la potenza e l’efficienza complessiva della macchina.

Cenni storici: dalle prime invenzioni ai motori moderni

La storia delle macchine termiche inizia nell’antichità. Il primo esempio documentato è l’eolipila di Erone di Alessandria, risalente al 130 a.C. circa. Si trattava di una sfera cava riempita d’acqua che, riscaldata, produceva getti di vapore capaci di far ruotare la sfera. Tuttavia, per secoli questa invenzione rimase un semplice giocattolo. Bisogna attendere il 1606 per il primo brevetto di una macchina a vapore funzionante, registrato dallo spagnolo Jerónimo de Ayanz. La sua invenzione venne utilizzata per drenare l’acqua dalle miniere. Il passo successivo fu compiuto da Thomas Newcomen nel 1712, che costruì un motore a vapore atmosferico molto più efficiente, impiegato anch’esso nelle miniere. James Watt, nella seconda metà del Settecento, apportò miglioramenti decisivi, introducendo il condensatore separato e il movimento rotativo, rendendo la macchina a vapore adatta all’industria e ai trasporti. Nel XIX secolo nacquero i motori a combustione interna, prima con il ciclo di Otto (benzina) e poi con il ciclo Diesel. Il Novecento vide lo sviluppo delle turbine a gas e a vapore, fondamentali per la generazione di energia elettrica su larga scala.

Ecco una sintesi delle tappe più importanti nello sviluppo delle macchine termiche:

• 130 a.C.: eolipila di Erone, primo dispositivo a vapore.
• 1606: Jerónimo de Ayanz brevetta la prima macchina a vapore per il drenaggio delle miniere.
• 1712: Thomas Newcomen realizza un motore a vapore atmosferico efficiente.
• 1769: James Watt introduce il condensatore separato, migliorando notevolmente l’efficienza.
• 1876: Nikolaus Otto sviluppa il motore a combustione interna a quattro tempi.
• 1897: Rudolf Diesel brevetta il motore Diesel.
• XX secolo: turbine a gas e a vapore diventano la base delle centrali elettriche.

Tipologie principali di macchine termiche

Le macchine termiche si distinguono per il tipo di fluido di lavoro, il ciclo termodinamico adottato e l’applicazione finale. Le più diffuse sono il motore a vapore, il motore a combustione interna, la turbina a vapore e la turbina a gas. Il motore a vapore, ormai storico, utilizza vapore prodotto in una caldaia esterna; è stato il pilastro della rivoluzione industriale. Il motore a combustione interna, presente in automobili, camion e motocicli, brucia carburante direttamente all’interno del cilindro. Le turbine a vapore sono utilizzate nelle centrali termoelettriche e nucleari per convertire il calore in energia meccanica con elevata efficienza. Le turbine a gas, invece, sono impiegate negli aerei e nelle centrali a ciclo combinato. La tabella seguente confronta queste tipologie principali.

Limiti di efficienza e il ciclo di Carnot

Il ciclo di Carnot rappresenta il modello ideale per qualsiasi macchina termica. Esso consiste in due trasformazioni isoterme e due adiabatiche, e la sua efficienza dipende esclusivamente dalle temperature assolute della sorgente calda T_c e della sorgente fredda T_f. La formula è e_Carnot = 1 - T_f / T_c. Questo limite teorico non può essere superato da nessuna macchina reale. Ad esempio, se una centrale termoelettrica opera con vapore a 500 K e rilascia calore a 300 K, l’efficienza massima teorica è del 40%. In pratica, le perdite per attrito, irraggiamento e conduzione riducono ulteriormente il rendimento. La comprensione del ciclo di Carnot ha permesso agli ingegneri di ottimizzare i cicli reali, come il ciclo Rankine (per turbine a vapore) e il ciclo Brayton (per turbine a gas). L’obiettivo comune è avvicinarsi il più possibile al limite di Carnot utilizzando materiali resistenti alle alte temperature e riducendo le irreversibilità.

Applicazioni pratiche e importanza economica

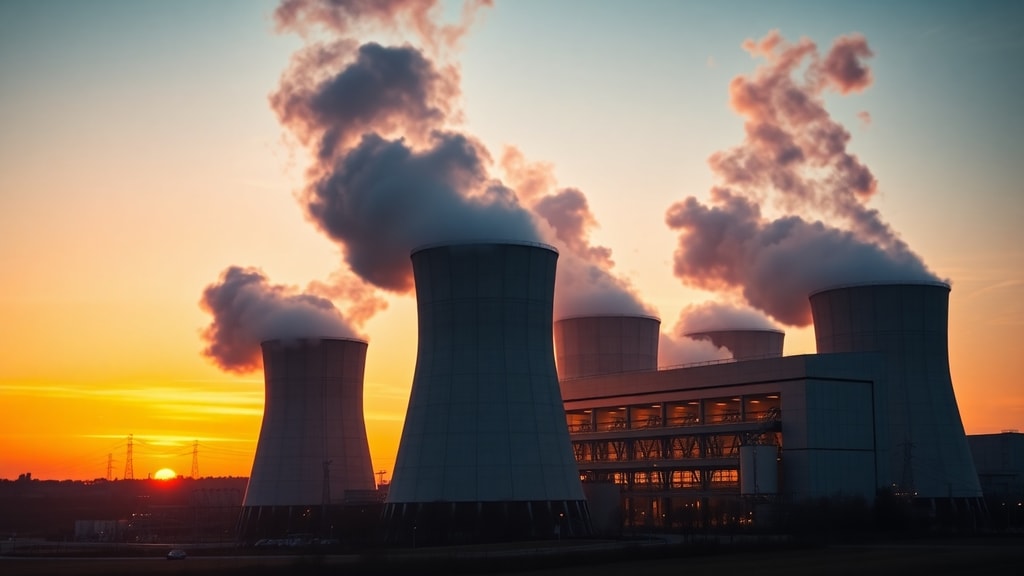

Le macchine termiche sono il cuore pulsante della civiltà moderna. Senza di esse non esisterebbe la produzione su larga scala di elettricità, i trasporti industriali e il riscaldamento centralizzato. Le centrali termoelettriche, nucleari e a ciclo combinato generano gran parte dell’energia elettrica mondiale proprio mediante turbine a vapore o a gas. I motori a combustione interna alimentano automobili, camion, navi, locomotive e macchinari agricoli. Anche i motori a reazione degli aerei sono turbine a gas. L’efficienza di queste macchine ha un impatto diretto sul consumo di combustibili fossili e sulle emissioni di anidride carbonica. Per questo motivo la ricerca tecnologica si concentra sull’incremento dei rendimenti, sull’uso di combustibili alternativi e sull’integrazione con fonti rinnovabili. Un esempio innovativo è il ciclo combinato gas-vapore, in cui i gas di scarico di una turbina a gas alimentano una caldaia per una turbina a vapore, raggiungendo efficienze superiori al 60%. Questi sistemi sono sempre più diffusi nelle nuove centrali. Inoltre, le macchine termiche trovano applicazione nei sistemi di cogenerazione, dove il calore di scarto viene recuperato per riscaldamento o processi industriali, aumentando ulteriormente l’utilizzo dell’energia primaria.

Per approfondire la teoria termodinamica di base, si può consultare il corso universitario offerto da OpenStax. Un’altra risorsa educativa utile è il materiale didattico della Fundación Ibercaja, che spiega in modo semplice i principi delle macchine termiche.

Riferimenti bibliografici

OpenStax. Física Universitaria Volumen 2, capitolo 4.2: Máquinas térmicas. Disponibile su: https://openstax.org/books/f%C3%ADsica-universitaria-volumen-2/pages/4-2-maquinas-termicas

Biblioteca Digital del ILCE. Storia delle macchine termiche. Disponibile su: https://bibliotecadigital.ilce.edu.mx/sites/ciencia/volumen1/ciencia2/05/htm/sec_5.html

Fundación Ibercaja Aula en Red. Contenidos didácticos: Máquinas térmicas. Disponibile su: https://aulaenred.fundacionibercaja.es/contenidos-didacticos/maquinas-termicas/

UPM, Instituto de Ingeniería de Estructuras. Máquinas térmicas de potencia (PDF). Disponibile su: http://imartinez.etsiae.upm.es/bk3/c17/Maquinas%20termicas%20de%20potencia.pdf

Dialnet, Università di Saragozza. Analisi storica delle macchine termiche. Disponibile su: https://dialnet.unirioja.es/descarga/articulo/7602748.pdf

UPM, Dipartimento di Fisica. Secondo principio della termodinamica. Disponibile su: https://www2.montes.upm.es/dptos/digfa
