Introduktion til PVC rør dimensioner
Når man arbejder med VVS, byggeri eller renovation, er det afgørende at kende de præcise mål på PVC rør. PVC rør anvendes i en bred vifte af sammenhænge, fra koldtvandsforsyning til kloakering og drænsystemer. En korrekt forståelse af rørstørrelser, vægtykkelser og trykklasser sikrer, at installationen bliver tæt, holdbar og i overensstemmelse med gældende standarder. Denne artikel giver en grundig gennemgang af PVC rør mål tabel og de vigtigste dimensioner, du skal kende.
PVC rør findes i mange forskellige størrelser, og det kan være forvirrende at navigere i de mange betegnelser. Både nominelle diametre, indvendige og udvendige mål samt vægtykkelser spiller en rolle. Derudover varierer standarderne en smule fra land til land, hvilket gør det endnu vigtigere at have en pålidelig reference. I det følgende gennemgår vi de mest almindelige størrelser, klasser og omregninger, så du kan vælge det rette rør til dit projekt.
Standard diametre for PVC vandledninger
De mest udbredte diametre for PVC rør til vandforsyning og trykledninger er typisk angivet i millimeter. I praksis anvendes følgende nominelle diametre: 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 75 mm, 90 mm, 110 mm, 125 mm og 160 mm. Disse mål dækker alt fra små husinstallationer til større hovedledninger. Det er vigtigt at notere, at den nominelle diameter sjældent er identisk med den faktiske indvendige eller udvendige diameter, men fungerer som en reference til planlægning og samling af rørsystemer.
For eksempel bruges 20 mm rør ofte til aftapningssteder som håndvaske og brusere, mens 32 mm eller 40 mm rør er almindelige i forgreninger til køkken og toilet. Større diametre som 110 mm og 160 mm anvendes typisk til hovedledninger eller fælles forsyningssystemer. Uanset projektet er det en god idé at konsultere en tabel over PVC rør mål for at sikre, at alle komponenter passer sammen. Du kan finde detaljerede oplysninger om standard diametre hos flere tekniske kilder, herunder Saber Tecnologias tabel over PVC rør mål.
Vægtykkelse og trykklasser
Vægtykkelsen på et PVC rør er afgørende for dets trykmodstand og anvendelsesområde. Rør inddeles i trykklasser, hvor klasse 1, klasse 2 og klasse 3 er de mest almindelige. Jo højere klasse, desto tykkere væg og større evne til at modstå indre tryk. For diametre mellem 20 mm og 75 mm varierer vægtykkelsen typisk mellem 2,0 mm og 5,0 mm afhængigt af klasse og producent. Klasse 1 rør har oftest en vægtykkelse omkring 2,0 mm, mens klasse 3 kan have op til 5,0 mm i de større dimensioner.
Nedenstående tabel viser et eksempel på, hvordan vægtykkelser kan variere for forskellige diametre og klasser. Værdierne er vejledende og kan afvige lidt alt efter fabrikat og lokale normer.
| Nominel diameter (mm) | Klasse 1 væg (mm) | Klasse 2 væg (mm) | Klasse 3 væg (mm) |
|---|---|---|---|
| 20 | 2,0 | 2,0 | 2,0 |
| 25 | 2,0 | 2,4 | 2,8 |
| 32 | 2,0 | 2,6 | 3,2 |
| 40 | 2,0 | 2,8 | 3,6 |
| 50 | 2,0 | 3,0 | 4,0 |
| 63 | 2,0 | 3,2 | 4,5 |
| 75 | 2,0 | 3,2 | 5,0 |
Det er vigtigt at vælge den rette klasse i forhold til det forventede tryk i systemet. I lave tryksystemer som regnvandsopsamling eller gravitationsafløb kan klasse 1 være tilstrækkeligt, mens højtrykssystemer som trykvand kræver klasse 3 eller specialrør. Bemærk, at vægtykkelsen påvirker både den indvendige og udvendige diameter, hvilket har betydning for samlinger og fittings.
Indvendig og udvendig diameter
For at kunne samle PVC rør korrekt er det nødvendigt at kende både den indvendige og udvendige diameter. Disse mål bruges til at vælge de rigtige muffer, samlinger og pakninger. Ifølge standarder som NBR 7484 er der fastlagte værdier for disse dimensioner. For et nominelt 20 mm rør er den indvendige diameter typisk 20,2 mm, den udvendige diameter 26,6 mm, og vægtykkelsen 3,2 mm. For et 25 mm rør er den indvendige diameter ca. 24,6 mm, udvendig diameter 31,8 mm og vægtykkelse 3,6 mm.
Disse detaljerede mål er afgørende, når du skal planlægge et system, da fejl i dimensioneringen kan føre til utætheder eller blokeringer. Derudover kan der være mindre forskelle mellem producenter, så det anbefales altid at måle det konkrete rør eller konsultere producentens tekniske datablad. For en uddybende gennemgang af indvendige og udvendige diametre henvises til FazFáceis guide til PVC rør mål.
Almindelige størrelser til kloak og afløb
I kloak- og afløbssystemer anvendes typisk større diametre end til vandledninger, fordi der skal transporteres større mængder vand og affald. De mest almindelige størrelser til badeværelser, køkkener og bygningsafløb er 40 mm, 50 mm, 75 mm, 100 mm, 150 mm og 200 mm. 40 mm og 50 mm rør bruges ofte til håndvaske, brusere og vaskemaskiner, mens 75 mm og 100 mm er standard for toiletudløb og faldstammer. Større diametre som 150 mm og 200 mm anvendes til hovedafløb og fællesledninger i større bygninger eller erhvervsejendomme.
Valget af diameter i kloaksystemer afhænger af antallet af tilsluttede enheder og den forventede belastning. Det er vigtigt at følge lokale bygningsreglementer, da kravene til fald og dimensionering kan variere. En korrekt dimensioneret afløbsledning mindsker risikoen for tilstopning og sikrer en effektiv afvanding. Ofte anvendes en kombination af forskellige diametre i samme system, hvor forgreninger fra enkelte armaturer samles i en større fællesledning.
Omregning mellem tommer og millimeter
I nogle sammenhænge, især i ældre installationer eller ved import af komponenter, angives PVC rør diametre i tommer. Det er derfor nyttigt at kunne omregne mellem tommer og millimeter. De mest almindelige tommeangivelser og deres millimeterækvivalenter er som følger:
- ½ tomme svarer til 20 mm
- ¾ tomme svarer til 25 mm
- 1 tomme svarer til 32 mm
- 1¼ tomme svarer til 40 mm
- 1½ tomme svarer til 50 mm
- 2 tommer svarer til 63 mm

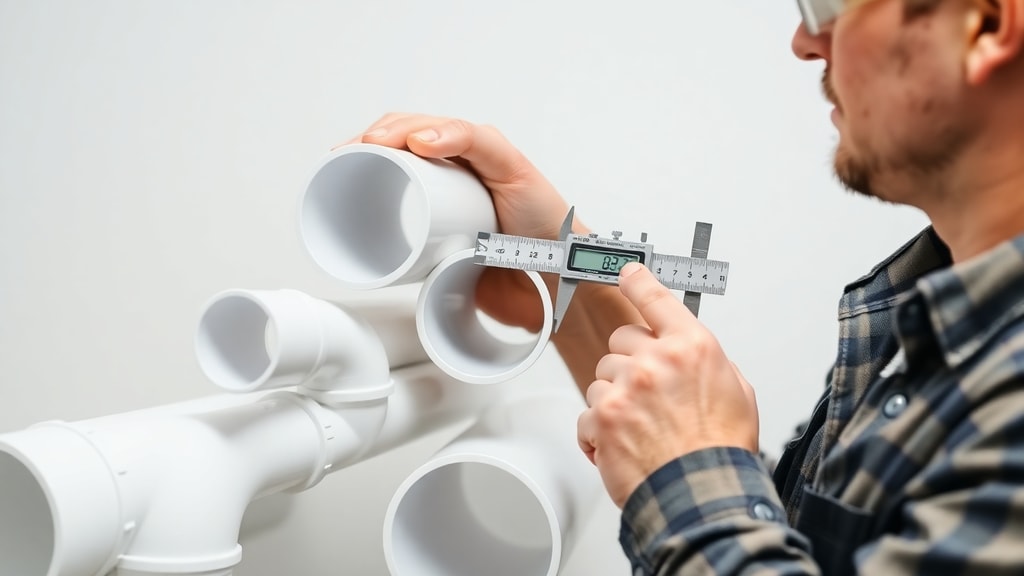

Denne omregning er især relevant, når du skal udskifte et gammelt rør eller tilpasse nye fittings til et eksisterende system. Vær opmærksom på, at omregningen ikke er helt præcis i alle tilfælde, da tommeangivelser ofte afviger en smule fra de nominelle millimeterdiametre. Derfor er det altid en god idé at måle rørets faktiske udvendige diameter med en skydelære, inden du køber samlinger eller adaptere. Hvis du er i tvivl, kan du finde flere omregningseksempler på tekniske portaler som Desatascos Henares blog om PVC diametre.
Vigtige overvejelser ved valg af PVC rør
Når du vælger PVC rør til et projekt, er der flere faktorer, du bør tage i betragtning ud over de grundlæggende dimensioner. Først og fremmest skal du kende systemets tryk og anvendelse. Vandforsyningssystemer kræver rør med en vis trykklasse, mens afløb og dræn ofte kan nøjes med lavere klasser. Derudover skal du overveje temperaturen på mediet, da PVC rør har en maksimal driftstemperatur, typisk omkring 60°C for almindelige rør.
Miljøforhold som udendørs installation, UV-eksponering og jordtryk kan også påvirke valget. Til udendørs brug findes der UV-bestandige PVC rør, og til nedgravede ledninger kan der være krav om særlig ringstivhed. Endelig er det vigtigt at være opmærksom på lokale normer og standarder, da disse kan afvige fra internationale retningslinjer. For eksempel anvender man i nogle argentinske installationer IRAM 13250, hvilket kan give andre dimensioner end de europæiske eller brasilianske standarder. Hvis du arbejder med projekter på tværs af landegrænser, bør du altid dobbelttjekke, hvilken standard der gælder.
En anden væsentlig detalje er kompatibilitet med eksisterende rør og fittings. Selvom nominelle diametre ofte er standardiserede, kan der forekomme mindre variationer i udvendige diametre mellem forskellige producenter. Det anbefales derfor at bruge produkter fra samme fabrikat eller i det mindste at kontrollere målene inden montering. I tvivlstilfælde kan du med fordel konsultere en fagmand eller en teknisk håndbog for at sikre, at systemet lever op til kravene.
Referencer
Saber Tecnologias. Tabela de Medidas de Cano PVC. Tilgængelig på: https://sabertecnologias.com.br/artigo/tabela-de-medidas-de-cano-pvc/ (Besøgt april 2025).
FazFácil. Canos PVC Medidas. Tilgængelig på: https://www.fazfacil.com.br/reforma-construcao/canos-pvc-medidas/ (Besøgt april 2025).
Desatascos Henares. Diámetros de Cañerías de PVC en mm. Tilgængelig på: https://www.desatascoshenares.com/blog/diametros-canerias-pvc-mm/ (Besøgt april 2025).
